Comprendre le mécanisme d’un volet roulant manuel : schéma explicatif

Vous cherchez à visualiser ce qui se passe dans le coffre quand vous actionnez votre volet à la manivelle ou à la sangle. Ce guide vous montre chaque pièce et le chemin du mouvement, pas à pas. Avec un schéma textuel clair et des conseils pratiques, vous saurez lire, entretenir et dépanner le mécanisme volet roulant manuel sans vous perdre dans le jargon. C’est simple quand on a les bons repères.

Mécanisme des volets roulants manuels : bases essentielles

Le mécanisme volet roulant manuel correspond à l’ensemble des pièces qui permettent d’enrouler et de dérouler le tablier à l’intérieur du coffre. Il s’active par manivelle ou par sangle et guide le tablier dans ses coulisses. L’objectif est double : transmettre votre geste à l’axe d’enroulement et maintenir le tablier en position, qu’il soit ouvert, semi-ouvert ou fermé.

En France, plus de 60% des foyers utilisent des volets roulants, signe que ce système fait partie du quotidien. Comprendre la logique du mécanisme aide à choisir le bon modèle, à repérer une panne en quelques minutes et à effectuer les gestes d’entretien qui évitent l’usure prématurée.

Un schéma réunit les pièces clés à ne pas confondre : le treuil qui transforme l’effort, la “toile” ou tablier qui monte et descend, les lames qui composent ce tablier, l’axe, les coulisses et les attaches. Voir ces éléments en contexte facilite le diagnostic lorsque le tablier coince, descend trop vite ou s’arrête de travers.

Schéma détaillé du mécanisme

Un bon schéma se lit de haut en bas et de l’intérieur vers l’extérieur. En haut de baie, le coffre accueille l’axe d’enroulement et la commande. Sur l’un des côtés, la manivelle ou la sangle traverse le mur pour rejoindre le treuil ou l’enrouleur. Le tablier, lui, coulisse dans deux glissières latérales et s’enroule autour de l’axe grâce aux attaches.

Imaginez une coupe simple. Dans le coffre : l’axe, ses supports et la pièce de commande. Hors du coffre : la manivelle avec son renvoi ou l’enrouleur de sangle sur le mur. Devant la fenêtre : le tablier composé de lames articulées, guidé par les coulisses, avec des butées en bas pour arrêter la remontée.

Les composants principaux

Voici les pièces que vous verrez sur un schéma et leur rôle, du coffre vers l’extérieur.

• Treuil : engrenage qui transforme l’effort de la manivelle ou de la sangle en rotation de l’axe.
• Axe d’enroulement : tube où s’enroule le tablier, parfois équipé d’un ressort de compensation.
• Attaches tablier : liaisons entre l’axe et le tablier, souples ou rigides selon les modèles.
• Lames : éléments emboîtés qui forment le tablier. Elles assurent rigidité, isolation et occultation.
• Coulisses : rails verticaux qui guident le tablier pour une montée et une descente droites.
• Butées et verrous : évitent le sur-enroulement et renforcent la sécurité en position basse.
• Toile ou tablier : partie visible qui monte et descend, souvent en PVC ou en aluminium.
• Manivelle ou enrouleur de sangle : organe de commande installé en façade intérieure.

Comment lire un schéma

Commencez par repérer le sens de rotation de l’axe et le côté de manœuvre. Identifiez ensuite la chaîne cinématique : commande, treuil, axe, attaches, tablier, coulisses. Pour chaque zone, demandez-vous : que se passe-t-il si cette pièce durcit, se desserre ou se casse.

• Zone commande : jeu ou craquement au niveau de la manivelle ou de la sangle.
• Zone coffre : enroulement irrégulier, lattes qui s’empilent mal sur l’axe.
• Zone coulisses : frottements, tablier qui penche ou se bloque d’un côté.
• Bas du tablier : butées usées, verrous qui n’accrochent plus.

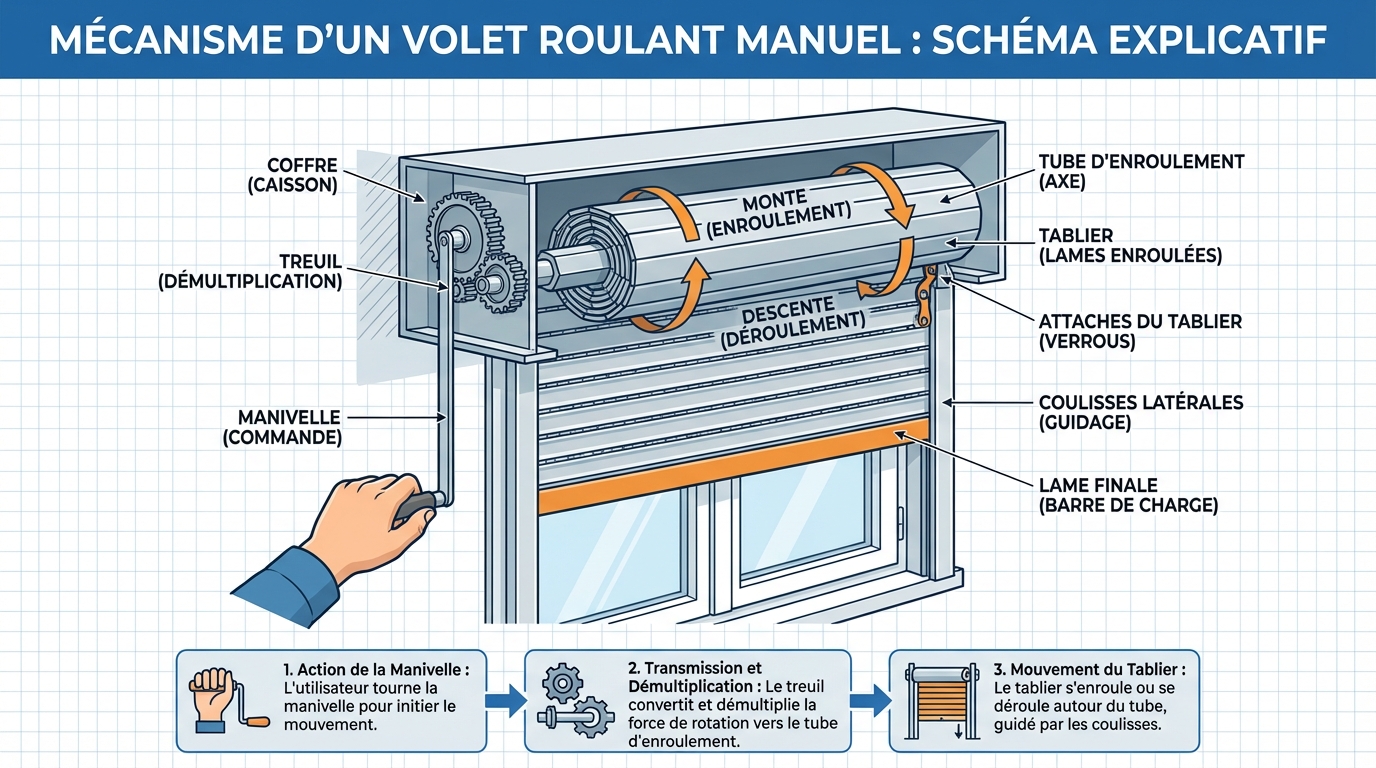

Fonctionnement du volet roulant manuel

Le mécanisme volet roulant manuel transforme un effort simple en mouvement contrôlé. Quand vous tournez la manivelle ou tirez la sangle, le treuil fait tourner l’axe. Les attaches emmènent le tablier qui glisse dans les coulisses. Un ressort de compensation peut assister l’axe pour équilibrer le poids du tablier et offrir une manœuvre fluide.

Phase montée : l’axe enroule le tablier, les lames se superposent dans le coffre et les butées viennent en appui en fin de course. Phase descente : l’axe déroule, le tablier se déploie par gravité, guidé par les coulisses. Les verrous ou arrêts maintiennent le tablier en position basse pour éviter toute remontée involontaire.

Entretien et dépannage

Quelques gestes réguliers suffisent à prolonger la vie d’un mécanisme volet roulant manuel. Nettoyez les coulisses à l’aspirateur, puis passez un chiffon humide. Lubrifiez légèrement avec un produit non gras et sans poussière. Vérifiez le serrage des vis visibles et l’état des butées.

• Manivelle dure ou crissements : nettoyez et lubrifiez le passage en façade, contrôlez le treuil dans le coffre.
• Tablier qui penche : remettez la lame sortie dans la coulisse et vérifiez les attaches sur l’axe.
• Sangle effilochée : remplacez la sangle et la poulie. Un kit coûte entre 10 et 30 € et se pose en une heure.
• Descente trop rapide : contrôlez les verrous et l’état des butées, puis la tension du ressort si présent.

Si le volet reste bloqué en haut, ne forcez pas. Ouvrez le coffre, observez l’enroulement et cherchez une attache rompue. Un mécanisme volet roulant manuel bien entretenu démarre sans à-coups, sans bruit métallique et sans point dur.

Avantages des volets roulants manuels

Les volets manuels séduisent pour leur simplicité de conception. Moins de pièces sensibles, pas d’électronique, une maintenance basique et des réparations accessibles. Leur coût réduit à l’achat et au remplacement des pièces courantes en fait une solution économique pour équiper une maison entière.

Ils restent opérationnels en cas de coupure de courant et sont peu sensibles aux surtensions. Le mécanisme volet roulant manuel tolère bien les environnements exigeants, notamment en bord de mer avec du sel et du sable, à condition d’un nettoyage régulier des coulisses et du coffre.

Comparaison avec les volets électriques

Les modèles électriques apportent du confort avec la commande à distance, la programmation et l’intégration domotique. Cette motorisation implique toutefois un coût plus élevé et une dépendance au réseau électrique, avec une maintenance différente.

• Confort : l’électrique gagne sur l’automatisation, le manuel reste simple et fiable.
• Coûts : moteur, alimentation et pose alourdissent la facture en électrique. Le manuel limite l’investissement.
• Pannes : l’électrique ajoute des causes possibles côté motorisation et électronique. Le manuel se répare souvent avec des pièces standard.
• Usage : si vous privilégiez un mécanisme volet roulant manuel, vous gardez la maîtrise sans dépendre d’une télécommande ou d’une prise.
