Prêt à passer au solaire sans faux pas technique ni mauvaise surprise sur le toit ? Ce guide vous accompagne pas à pas, avec des conseils d’experts et un schéma clair pour visualiser l’ensemble du câblage. Référez-vous à votre schéma installation panneau solaire pdf à chaque étape, vous gagnerez du temps et éviterez les erreurs. Objectif : une installation sûre, performante et rentable dès le premier jour.
💡 À retenir
- En 2023, la capacité installée de panneaux solaires en France a augmenté de 25%.
- Des études montrent que les maisons avec panneaux solaires augmentent leur valeur de 4 à 6%.
- Le coût moyen d’une installation solaire est remboursé en 7 à 10 ans par les économies d’énergie.
Pourquoi choisir des panneaux solaires ?
Le solaire permet de réduire vos factures et de sécuriser votre budget énergie à long terme. Le marché progresse vite : la capacité installée a bondi de 25% en 2023 en France, preuve que la technologie est mature et fiable. Un bon schéma installation panneau solaire pdf fait la différence entre un simple projet et un système durable et conforme.
Au-delà des économies, c’est un investissement patrimonial. Les maisons équipées gagnent en valeur, avec une hausse moyenne de 4 à 6%, et la période de retour s’établit généralement entre 7 à 10 ans, selon la région, l’orientation et le profil de consommation. Vous gagnez en autonomie, en confort et en sérénité.
Les avantages des panneaux solaires
Installer des panneaux solaires apporte des bénéfices immédiats et cumulés dans le temps.
- Baisse durable de la facture grâce à l’autoconsommation et à la vente du surplus.
- Système modulable : possible d’ajouter des panneaux ou une batterie plus tard.
- Impact environnemental faible, production locale et silencieuse.
- Revente facilitée de l’habitation grâce à un équipement prisé.
- Peu d’entretien : nettoyage ponctuel et contrôle visuel annuel.

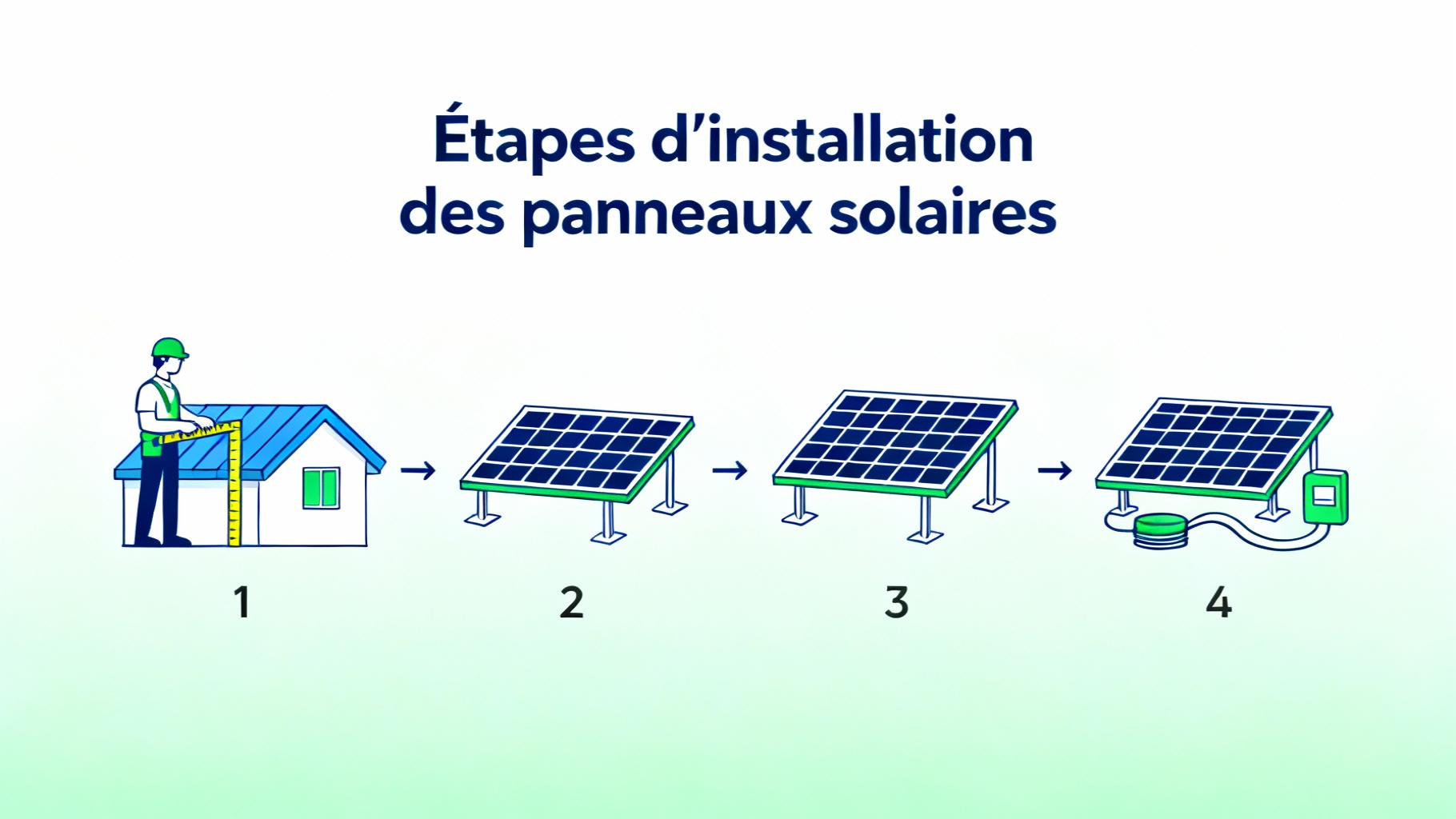

Étapes d’installation des panneaux solaires
La clé d’un projet réussi tient à une planification précise et à un schéma d’ensemble compréhensible. Un schéma installation panneau solaire pdf permet de visualiser le nombre de modules, le tracé des câbles, les protections, l’onduleur et le point de raccordement.
Respectez toujours les règles de sécurité et les normes applicables, et travaillez hors tension. Une installation correcte protège votre matériel, évite les pertes de rendement et garantit la conformité en cas de contrôle.
Matériel nécessaire
Constituez votre kit avec des composants compatibles entre eux et adaptés à votre toiture.
- Panneaux photovoltaïques et structure de fixation adaptée (tuiles, ardoises, bac acier, toit plat).
- Onduleur central ou micro-onduleurs, connecteurs MC4 d’origine et câbles solaires double isolation.
- Protections électriques : sectionneur DC, parafoudres, disjoncteurs et dispositif différentiel.
- Accessoires : presse-étoupes, goulottes, serre-câbles, mise à la terre, étiquetage.
- Équipements de sécurité : harnais, ligne de vie, gants isolants, lunette et casque.
Étape 1 : Préparation
Commencez par le dimensionnement. Calculez la puissance crête selon votre profil de consommation et l’espace disponible. Exemple concret : pour une famille consommant 4 000 kWh/an, une puissance de 3 à 4 kWc couvre l’essentiel de la journée. Sur toiture sud à 30°, comptez environ 7 à 10 m² par kWc avec modules actuels.
Vérifiez l’état de la charpente, l’étanchéité, l’absence d’ombres portées aux heures clés. Réalisez un gabarit d’implantation des rails, prévoyez un passage de câbles le plus court possible et une zone ventilée pour l’onduleur. Votre schéma installation panneau solaire pdf doit préciser l’orientation, l’inclinaison, la position des fixations et le cheminement des conducteurs.
Étape 2 : Montage des panneaux
Repérez les chevrons, posez les crochets ou chevilles structurelles, puis les rails en respectant l’entraxe recommandé par le fabricant. Serrez au couple et contrôlez l’alignement. Clipsez les modules et reliez la terre du châssis à la barrette principale. Sur tuiles, utilisez des tuiles de remplacement ou des solutions d’intégration compatibles pour préserver l’étanchéité.
Sur les toits plats, installez des châssis inclinés lestés pour éviter le percement. Prévoyez des couloirs de maintenance. Si vous utilisez des micro-onduleurs, fixez-les au dos des modules et raccordez en chaîne AC avant de fermer les chemins de câbles.
Étape 3 : Branchement électrique
Avec onduleur central, regroupez les modules en séries (strings) selon la tension d’entrée. Reliez chaque string au coffret DC en passant par le sectionneur DC et les parafoudres, puis vers l’onduleur. En sortie, côté AC, installez un disjoncteur adapté et un disjoncteur différentiel 30 mA dédié. Raccordez ensuite au tableau principal et au compteur.
Soignez les sections de câble : typiquement 4 à 6 mm² côté DC selon longueurs et intensités, et 2,5 à 6 mm² côté AC selon la puissance. Étiquetez les circuits, testez la continuité de terre et la polarité, puis effectuez la mise sous tension selon la procédure du fabricant. Vérifiez la production sur l’écran de l’onduleur ou l’application de monitoring.
FAQ sur l’installation de panneaux solaires
Voici des réponses rapides aux questions les plus fréquentes, pour clarifier les étapes et les obligations.
- Quelle puissance choisir ? Dimensionnez selon vos usages de jour. En autoconsommation, 3 à 6 kWc conviennent à la majorité des foyers, à affiner avec votre schéma installation panneau solaire pdf.
- Sud obligatoire ? Non. Est/Ouest lisse la production et convient très bien si vous êtes présent matin et soir, avec une perte modérée par rapport au plein sud.
- Entretien ? Un nettoyage doux une à deux fois par an suffit, plus un contrôle visuel du câblage et des fixations.
- Toiture ancienne ? Faites vérifier la charpente et l’étanchéité. En cas de doute, préférez une pose surimposée plutôt que l’intégration.
- Faut-il une batterie ? Facultatif. Commencez sans, mesurez votre autoconsommation, puis ajoutez une batterie si le profil s’y prête.
Considérations techniques
La performance dépend de l’orientation, de l’inclinaison, de la ventilation des panneaux et de la qualité du câblage. Un schéma installation panneau solaire pdf bien détaillé réduit les pertes et simplifie la maintenance en cas d’évolution future, comme l’ajout d’un champ Est ou d’une batterie.
Optimisez la disposition : visez une inclinaison de 25 à 35° et une orientation proche du sud lorsque c’est possible. Sur Est/Ouest, la production est plus étalée dans la journée, souvent idéale pour l’autoconsommation. Évitez les masques : une ombre sur un seul module peut freiner tout le string. Dans ce cas, privilégiez des optimiseurs ou des micro-onduleurs.
